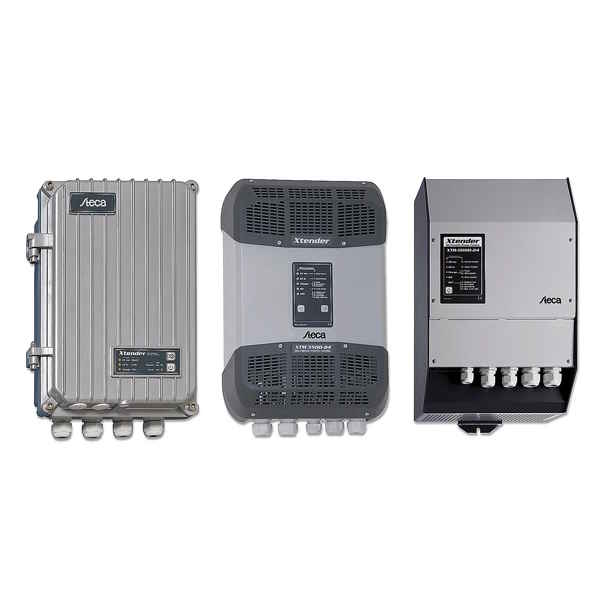

STECA XTENDER
Le funzioni di base degli inverter Steca Xtender combinano in un unico prodotto preciso ed affidabile, funzioni in alternata come il carica batteria, la funzione di commutazione e supporto di fonti esterne di corrente alternata. Queste funzioni possono essere combinate e controllate in modo completamente automatico. Gli inverter offrono un’eccezionale facilità d’uso e un ottimo sfruttamento dell’energia disponibile.
Tutte le impostazioni dello Steca Xtender possono essere controllate a distanza. Disponibile un software con nuove funzioni, può essere installato nel sistema, in modo che lo Steca Xtender sia sempre aggiornato. Più Steca Xtender possono essere collegati in parallelo o formare un sistema trifase. Ciò significa che possono lavorare insieme fino a nove Steca Xtender.
Funzione Smart Boost
Con la funzione smart-boost, è possibile aumentare l’uscita di un’altra fonte di corrente alternata, come un generatore di corrente o una connessione per caricabatterie; anche quando si utilizzano carichi speciali (induttivi, asimmetrici, con elevata corrente di accensione). È anche possibile combinare lo Steca Xtender con quasi tutti gli inverter già presenti per aumentare la potenza disponibile.
Descrizione
Caratteristiche del prodotto
- Tensione sinusoidale vera
- Eccellenti capacità di controlo del sovraccarico
- Protezione ottimale della batteria
- Caricabatteria integrato regolabile
- Caricabatteria multistadio programmabile con PFC
- Rilevamento automatico del carico
- Rilevamento del carico in standby regolabile su un’ampia gamma, a partire da un valore basso
- Collegabile in parallelo
- Migliore affidabilità
- Può essere utilizzato come sistema di backup o gruppo di continuità (UPS)
- Contatto multifunzione
- Condivisione della potenza regolabile
- Affidabile e silenzioso con qualsiasi tipo di carico
- Supporto di fonti di corrente alternata (Smart Boost)
- Supporto automatico per carichi di punta (Power Shaving)
- Relè di trasferimento ultrarapido
- Alta efficienza
- Controllo tramite processore di segnale digitale (DSP)
Funzioni di protezione elettronica
- Protezione da scarica profonda
- Spegnimento per sovratensione della batteria
- Protezione da cortocircuito
- Protezione da sovratemperatura e sovraccarico
- Protezione da inversione di polarità tramite fusibile interno (eccetto Steca Xtender XTH 3000)
- Allarme acustico in caso di scarica profonda o surriscaldamento
Visualizza
- 5 LED mostrano gli stati operativi
Operazione
- Interruttore principale
- Rilevamento del carico regolabile
Opzioni
- Tipo con 115 V / 60 Hz (eccetto Steca Xtender XTH 8000-48)
- Modello con scheda madre laccata protettiva
Certificati
- Conforme alle Norme Europee (CE)
- A norma RoHS
- Prodotto in Europa
Accessori
- Telecomando e display Steca RCC-02
- Telecomando e display Steca RCC-03
- Sistema Steca X Connect
- Sensore temperatura batteria Steca BTS-01
- Unità di raffreddamento integrata ECF-01
- Cavo di comunicazione
- Steca BSP-500/1200
Modelli disponibili
| Prodotto | Codice articolo | Descrizione | |
| Inverter Steca per sistemi stand alone, 5 anni di garanzia | |||

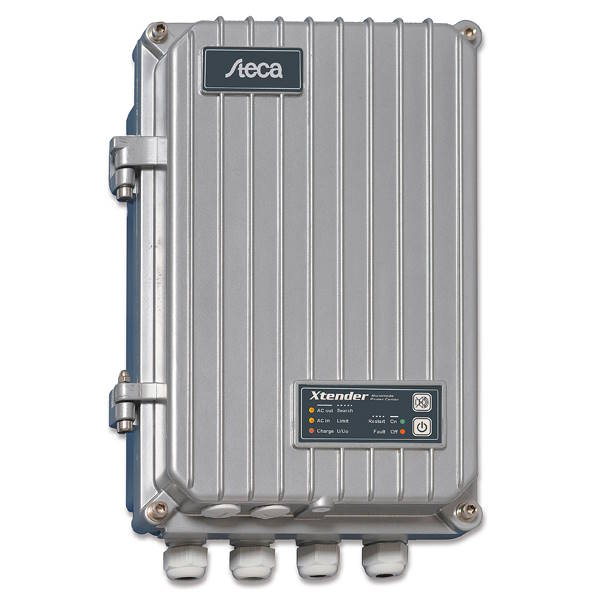

| Steca XTS 900-12 | 742524 | DC, 500W cont,. 700 W P30,230V/50Hz AC | Richiedi preventivo |
| Steca XTS 1200-24 | 742525 | DC, 650W cont., 1000W P30, 230C/50HzAC | Richiedi preventivo |
| Steca XTS 1400-48 | 742526 | DC, 750W cont., 1200W P30, 230C/50Hz AC | Richiedi preventivo |

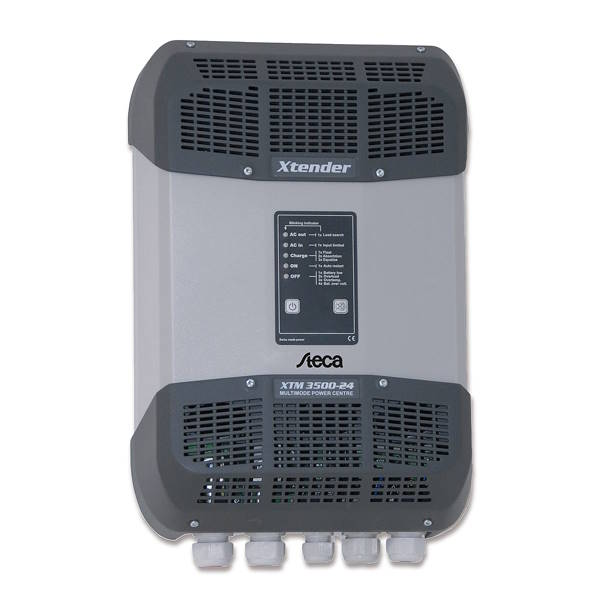

| Steca XTM 1500-12 | 732058 | DC, 1500W cont., 1500W P30, 230C/50Hz AC | Richiedi preventivo |
| Steca XTM 2000-12 | 730693 | DC, 2000W cont., 2000W P30, 230C/50Hz AC | Richiedi preventivo |
| Steca XTM 2400-24 | 732059 | DC, 2000W cont., 2400W P30, 230C/50Hz AC | Richiedi preventivo |
| Steca XTM 3500-24 | 730694 | DC, 3000W cont., 3500W P30,230C/50Hz AC | Richiedi preventivo |
| Steca XTM 2600-48 | 732060 | DC, 2000W cont., 2600W P30, 230C/50Hz AC | Richiedi preventivo |
| Steca XTM 4000-48 | 730695 | DC, 3500W cont., 4000W P30,230C/50Hz AC | Richiedi preventivo |

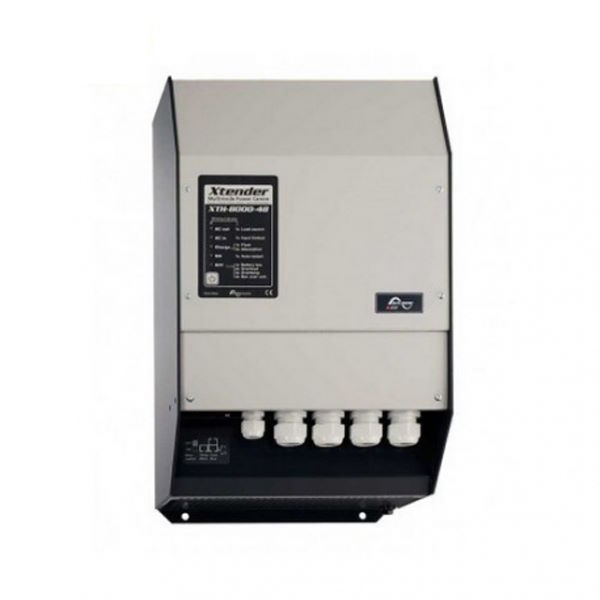

| Steca XTH 3000-12 | 723782 | DC, 2500W cont., 3000W P30,230C/50Hz AC | Richiedi preventivo |
| Steca XTH 5000-24 | 723783 | DC, 4000W cont., 5000W P30,230C/50Hz AC | Richiedi preventivo |
| Steca XTH 6000-48 | 723784 | DC, 5000W cont., 6000W P30,230C/50Hz AC | Richiedi preventivo |
| Steca XTH 8000-48 | 723785 | DC, 7000W cont., 8000W P30,230C/50Hz AC | Richiedi preventivo |
Dati Tecnici
| XTS 900-12 | XTS 1200-24 | XTS 1400-48 | XTM 1500-12 | XTM 2000-12 | XTM 2400-24 | XTM 3500-24 | XTM 2600-48 | XTM 4000-48 | XTH 3000-12 | XTH 5000-24 | XTH 6000-48 | XTH 8000-48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Caratterizzazione della performance operativa | |||||||||||||
| Tensione di sistema | 12V | 24 V | 48 v | 12V | 12V | 24 V | 24 V | 48 v | 48 v | 12V | 24 V | 48 v | 48 v |
| Potenza continua | 500VA | 650VA | 750VA | 1500VA | 2000VA | 2000VA | 3000VA | 2000VA | 3500VA | 2500 VA | 4500VA | 5000VA | 7000VA |
| Potenza continua (con ECF-01) | 650VA | 800VA | 900VA | ||||||||||
| Potenza 30 min. | 700VA | 1000VA | 1200VA | 1500VA | 2000VA | 2400 VA | 3500VA | 2600 VA | 4000VA | 3000VA | 5000VA | 6000VA | 8000VA |
| Potenza 30 min. (con ECF-01 | 900VA | 1200VA | 1400VA | ||||||||||
| Potenza 5 sec. | 2300 VA | 2500 VA | 2800VA | 3400VA | 4800VA | 6000VA | 9000 VA | 6500 VA | 10500 VA | 7500VA | 12000 VA | 15000VA | 21000VA |
| Massimo. efficienza | 93 % | 93 % | 93 % | 93 % | 93 % | 94% | 94% | 96 % | 96 % | 93 % | 94% | 96 % | 96 % |
| Standby autoconsumo | 1,4 W | 1,5 W | 1,6 W | 1,4 W | 1,4 W | 1,6 W | 1,6 W | 2,0 W | 2,1 W | 1,4 W | 1,8 W | 2,2 W | 2,4 W |
| Autoconsumo ON | 7,0 W | 8,0 W | 8,0 W | 8,0 W | 10,0 W | 9,0 W | 12,0 W | 10,0 W | 14,0 W | 14,0 W | 18,0 W | 22,0 W | 30,0 W |
| Correzione del fattore di potenza (PFC) secondo | 0-48, XTH 3000-12, XTH 5000-24, XTH 6000-48, XTH 8000-48″>UNI EN 61000-3-2 | ||||||||||||
| Livello acustico senza ventilazione | 0-48, XTH 3000-12, XTH 5000-24, XTH 6000-48, XTH 8000-48″>40 dB | ||||||||||||
| Livello acustico con ventilazione | 0-48, XTH 3000-12, XTH 5000-24, XTH 6000-48, XTH 8000-48″>45 dB | ||||||||||||
| Ingresso | |||||||||||||
| Tensione di ingresso | 0-48, XTH 3000-12, XTH 5000-24, XTH 6000-48, XTH 8000-48″>< 265 V AC (regolabile: 150 V AC †¦ 265 V AC) | ||||||||||||
| Corrente di carica regolabile 0 A … | 35 A | 25 A | 12 A | 70 A | 100 A | 55 A | 90 A | 30 A | 50 A | 160 A | 140 A | 100 A | 120 A |
| Massimo. corrente sul sistema di trasferimento | 16 A | 16 A | 16 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
| Frequenza di ingresso | 0-48, XTH 3000-12, XTH 5000-24, XTH 6000-48, XTH 8000-48″>45 Hz… 65 Hz | ||||||||||||
| Uscita CA | |||||||||||||
| Tensione di uscita | 230 V AC ±2 % / 190 V AC … 245 V AC (onda sinusoidale vera) / 120 V AC (versione speciale, da notare nell’ordine) | ||||||||||||
| Frequenza di uscita | 50 Hz, regolabile: 45 Hz … 65 Hz ±0,05 % (controllo a cristallo) | ||||||||||||
| Distorsione Armonica Totale | < 2% | ||||||||||||
| Rilevamento del carico (standby) | 2 W… 25 W | ||||||||||||
| Batteria | |||||||||||||
| Voltaggio batteria | 9,5 V … 17 V | 19 V … 34 V | 38 V … 68 V | 9,5 V … 17 V | 9,5 V … 17 V | 19 V … 34 V | 19 V … 34 V | 38 V … 68 V | 38 V … 68 V | 9,5 V … 17 V | 19 V … 34 V | 38 V … 68 V | 38 V … 68 V |
| Condizioni di funzinamento | |||||||||||||
| Temperatura | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +55 °C | -20 °C … +50 °C |
| Montaggio e costruzione | |||||||||||||
| Potenza Smart-Boost 30 min. | 900VA | 1200VA | 1400VA | 1500VA | 2000VA | 2400 VA | 3500VA | 2600 VA | 4000VA | 3000VA | 5000VA | 6000VA | 8000VA |
| Regolazione del bilanciamento della corrente in ingresso | 2 A… 16 A | 2 A… 16 A | 2 A… 16 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A | 1 A… 50 A |
| Contatto multifunzione regolabile | 0-48, XTH 3000-12, XTH 5000-24, XTH 6000-48, XTH 8000-48″>2 contatti indipendenti 16 A / 250 V AC (contatti in scambio liberi da potenziale) | ||||||||||||
| Grado di protezione | IP 54 | IP 54 | IP 54 | PI 20 | PI 20 | PI 20 | PI 20 | PI 20 | PI 20 | PI 20 | PI 20 | PI 20 | PI 20 |
| Dimensioni (XxYxZ) | 222 x 307 x 104 mm | 222 x 307 x 104 mm | 222 x 307 x 104 mm | 323 x 463 x 130 mm | 323 x 463 x 130 mm | 323 x 463 x 130 mm | 323 x 463 x 130 mm | 323 x 463 x 130 mm | 323 x 463 x 130 mm | 300 x 497 x 250 mm | 300 x 497 x 250 mm | 300 x 497 x 250 mm | 300 x 497 x 250 mm |
| Peso | 8,2kg | 9 kg | 9,3kg | 15kg | 18,5kg | 16,2kg | 21,2 kg | 16,2kg | 22,9 kg | 34 kg | 40kg | 42kg | 46kg |
| Sistema di raffreddamento | convezione | convezione | convezione | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C | ventilatore da 55 °C |
Accessori
| Prodotto | Codice articolo | Descrizione |
| Accessori per inverter XTS/XTM/XTH, 5 anni di garanzia | ||
| Steca RCC-02 | 723786 | Programma di controllo remoto per XTH/XTM/XTS incl. 2 m |
| Steca RCC-03 | 723787 | Display frontale per il controllo remoto con cavo di 2m |
| Steca Xcom-232i | 735938 | RS232 interfaccia per Steca Xtender con 2m RJ45 di cavo |
| Steca Xcom-LAN | 755047 | Controllo remoto via Ethernet per XTS/XTM/XTH |
| Steca Xcom-GSM | 755048 | Controllo remoto via GSM per XTS/XTM/XTH |
| Steca Xcom-CAN | 760352 | CAN interfaccia per Steca Xtender con 2m RJ45 di cavo |
| Steca BSP 500 | 742786 | Processore stato della batteria 500A shunt con 5m di cavo |
| Steca BSP 1200 | 745853 | Processore stato della batteria 1200A shunt con 5m di cavo |
